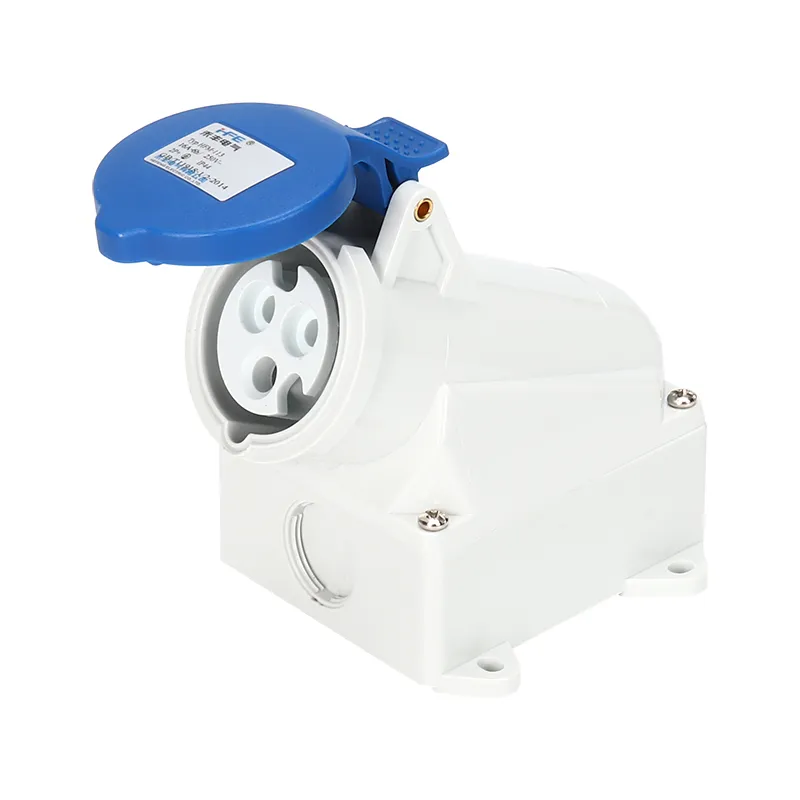

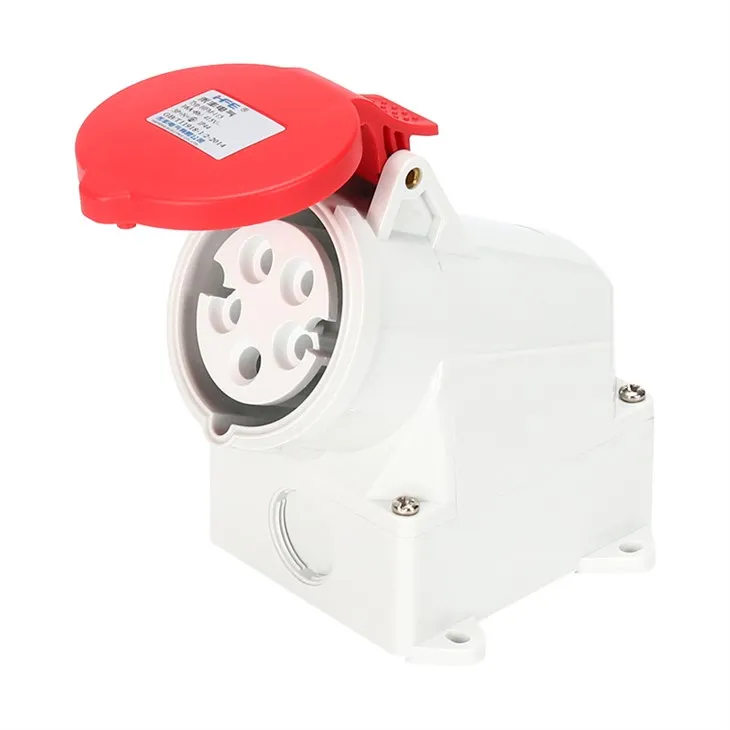

Enchufes industriales IEC 60309
Especificaciones actuales comunes para enchufes y tomas de corriente industriales:
1. Según el estándar IEC60309 (Estándar de Organización Electrotécnica Internacional) y China (estándar GB), se divide en 16A, 32A, 63A, 125A según la corriente.
2. Según el estándar de interfaz de usuario de EE. UU., las especificaciones actuales son 20 A, 30 A, 60 A, 100 A.
Zhejiang Hefeng Electric Co., Ltd. es uno de los fabricantes y proveedores más confiables de enchufes industriales IEC 60309 en China. Con abundante experiencia, le damos una calurosa bienvenida para que compre enchufes industriales iec 60309 de alto -grado a la venta aquí en nuestra fábrica. Todos los productos OEM son de alta calidad y bajo precio.
Detalles del producto
Especificaciones actuales comunes para enchufes y tomas de corriente industriales:
1. Según el estándar IEC60309 (Estándar de Organización Electrotécnica Internacional) y China (estándar GB), se divide en 16A, 32A, 63A, 125A según la corriente.
2. Según el estándar de interfaz de usuario de EE. UU., las especificaciones actuales son 20 A, 30 A, 60 A, 100 A.
3. Compatibilidad entre varias especificaciones
- Los productos IEC y GB estándar 16A son compatibles con los productos de enchufe y enchufe industriales estándar UL 20A de EE. UU.
- Los productos IEC y GB estándar 32A son compatibles con los productos de enchufes y enchufes industriales americanos UL estándar 30A.
- Los productos IEC y GB estándar 63A son compatibles con los productos de enchufes y enchufes industriales americanos UL estándar 60A.
- Los productos IEC y GB estándar 125A son compatibles con los productos de enchufes y enchufes industriales estándar UL 100A de EE. UU.
Parámetro técnico
|
Nombre del producto |
enchufe de montaje en pared |
||
|
Actual |
16A/32A |
||
|
Posición de contacto con la tierra |
Estándar: 4h,6h 2h,3h,7h,9h,10h,*posición especial de contacto con tierra personalizada disponible |
||
|
código de elemento |
16A |
3 pines (2P+T) |
HFM-113/HFM-113-4 |
|
4 pines (3P+T) |
HFM-114/HFM-114-4 |
||
|
5 pines (3P+N+T) |
HFM-115/HFM-115-4 |
||
|
32A |
3 pines (2P+T) |
HFM-123/HFM-123-4 |
|
|
4 pines (3P+T) |
HFM-124/HFM-124-4 |
||
|
5 pines (3P+N+T) |
HFM-125/HFM-125-4 |
||
|
Grado de protección |
IP44 |
||
|
Voltaje |
110-130V~,220-250V~,380-415~,415V~ |
||
|
Estándar |
EN/IEC 60309-1/2 |
||
|
Proceso de dar un título |
CE, ROHS, TUV, CB |
||
Dimensiones
|
Actual |
16A |
32A |
||||
|
numero de polos |
3 pines (2P+T) |
4 pines (3P+T) |
5 pines (3P+N+T) |
3 pines (2P+T) |
4 pines (3P+T) |
5 pines (3P+N+T) |
|
a |
95 |
95 |
95 |
122 |
122 |
122 |
|
b |
88 |
88 |
88 |
99 |
99 |
99 |
|
C |
128 |
133 |
138 |
151 |
151 |
159 |
|
d |
64 |
64 |
64 |
90 |
90 |
90 |
|
e |
78 |
78 |
78 |
80 |
80 |
80 |
|
e1 |
102 |
102 |
102 |
113 |
113 |
113 |
|
f |
15.5 |
15.5 |
15.5 |
16 |
16 |
16 |
|
g |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
|
h |
130 |
130 |
130 |
159 |
159 |
159 |
|
i |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
|
m |
M25 |
M25 |
M25 |
M32 |
M32 |
M32 |
|
M* |
1个M25 El tope se puede cortar. |
1个M32 El tope se puede cortar. |
||||
|
La sección transversal-del cable es (m m²) |
1~2.5 |
2.5~6 |
||||
※ La personalización está disponible para voltajes especiales, ubicaciones de conexión a tierra, colores, etc.
